フレーム

物理層

物理層では下記のような仕様が規定されています。簡単にいうと「決めごと」です。

• データを伝送するハードウェア
• 電気信号とビット列間の変換









フレームとは

ICMPを説明する前に、まずはフレームについてご紹介します。



ひとつの通信データはフレームの中に格納されています。
フレームにはMACアドレスの情報が記載されており、フレームの中にデータ（ICMP情報）情報が格納されています。

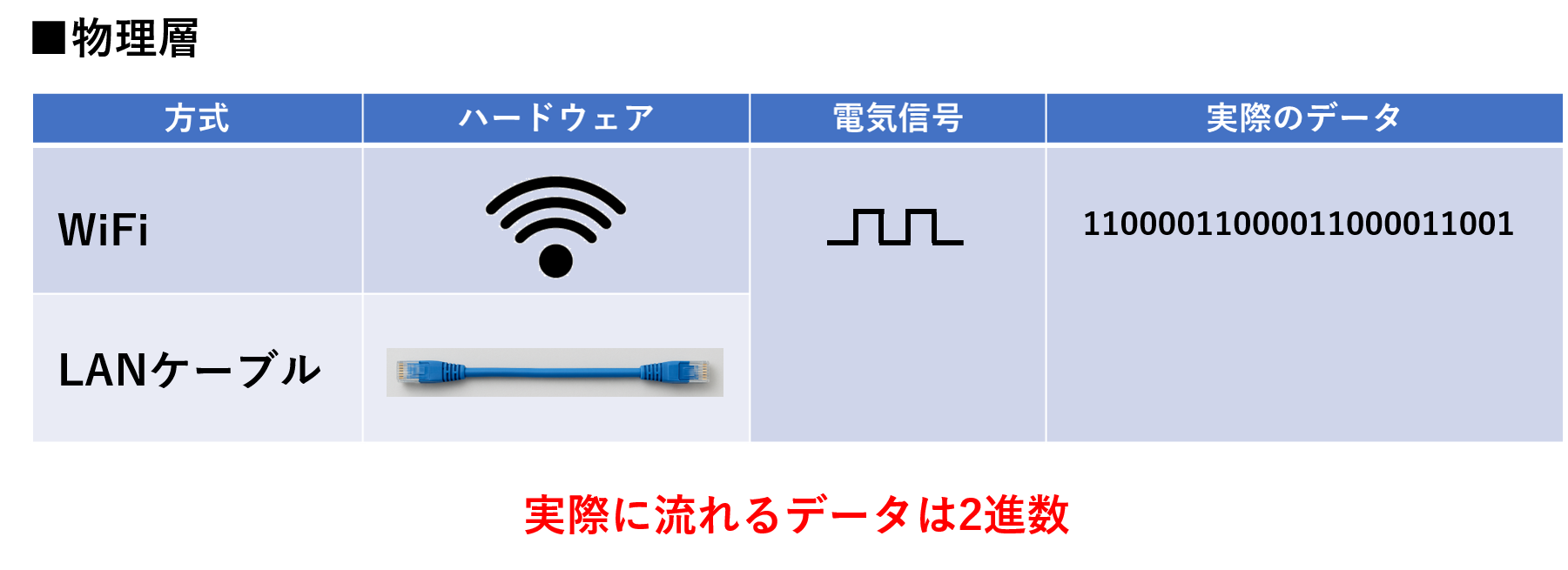

実際のLANケーブルを流れるデータは0と1のデジタル信号です。
1010からはじまり011で終わるプリアンブルが「ここからフレームがはじまるよ！」という目印の役割をもちます。

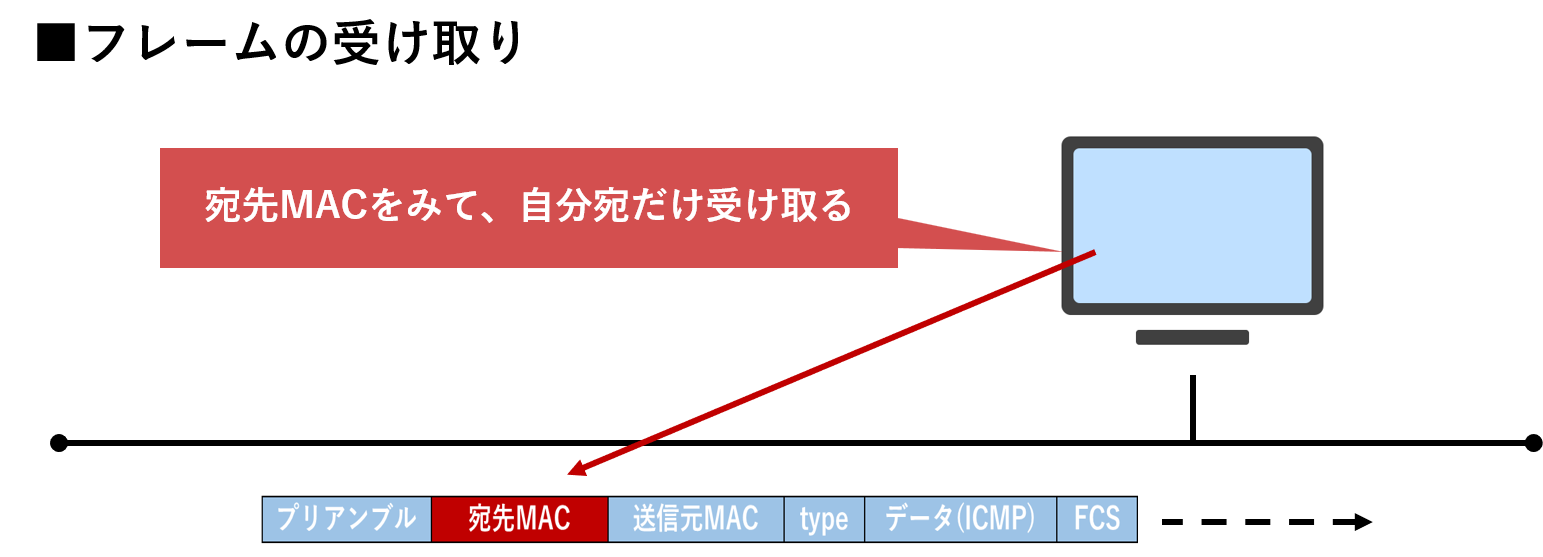

フレームを受け取ったパソコンは、まず宛先MACアドレスを確認し、自分宛であれば受け取り、そうでなければ破棄します。





フレーム部分を確認するだけで自分宛ということが判るので、データ部分まで見る必要がありません。LAN内は大量のフレームが流れているので、この処理はパソコンにとってかなり効率的です。

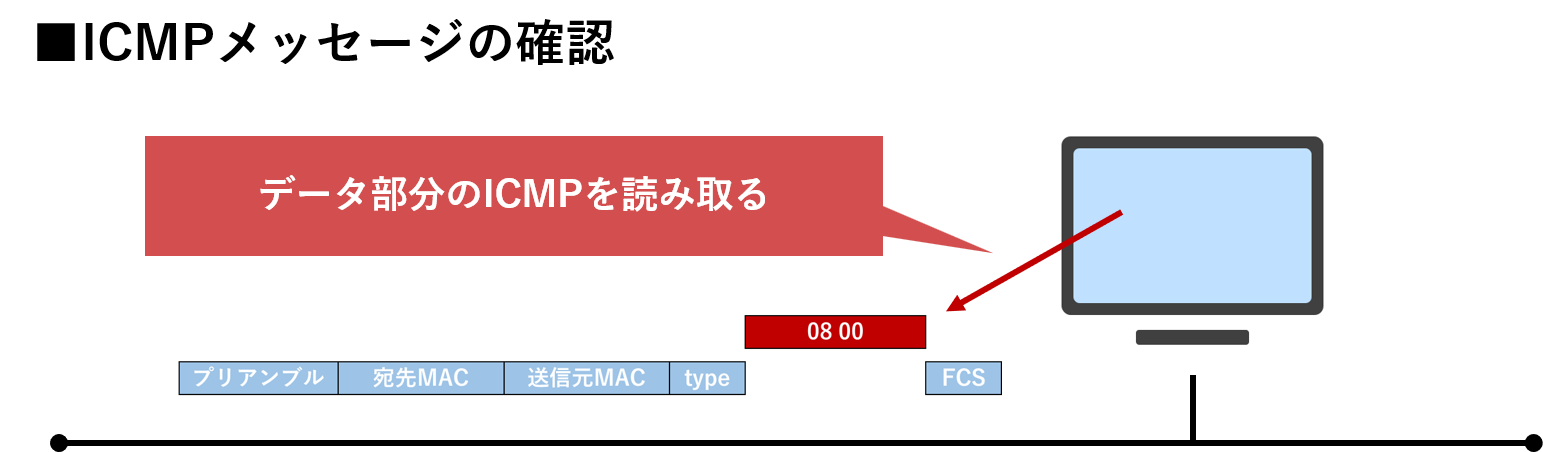

自分宛のフレームを見つけたらデータ部分を確認します。
データ部（ICMP）に「08 00」が入っていたらping要求でしたね。























ping実行時

「タイプ0、コード0」が記載されています。



成功の場合

成功の場合、ping応答には「タイプ0、コード0」が記載されています。



要求がタイムアウトしました。

pingはICMPプロトコルでリクエストを送信し、応答（リプライ）内容によって成功、失敗を判断します。
pingリクエスト送信後、全く応答（リプライ）が返ってこない場合はタイムアウトを表示します。



宛先ホストに到達できません。

pingにてICMPリクエストを送信後、応答（リプライ）を受信し、結果を表示しています。
「宛先ホストに到達できません」の場合、ping応答には「タイプ3、コード0-15」が記載されています。



etc

★：ARP要求でMACアドレス応答がない。この場合pingリクエストはL1レイヤーで送出されず、内部でICMPリプライを応答。タイプ3、コード1（自IP宛）「宛先ホストに到達できません。」表示となる。
